Abbiamo tra di noi esperti di elettricità?
IN particolare inverter UPS e inverte pannelli fotovoltaici?

ho un impanto fatovoltaico, se posso esserti d'aiuto chiedi pure

Ho un caso che sembra difficile di un cliente.. ma secondo me non lo è: difficile.

Casa con problemi Enel di continuità.
Inserito un Gruppo elettrogeno per le mancanze gravi e un UPS per stabilizare.
Poi è stato inserito un impianto fotovoltaico ma quelle fave di installatori ( con il capo ingegnere fava) lo hanno inserito dopo l'UPS.
Sia l'ups che il FV hanno un circuito elettronico per stabilizzare la tensione, non solo, il FV dovrebbe avere anche un "fasatore" per tenere in fase la sua produzione con quella enel.

Quindi, da quando hanno installato il FV l'UPS mi va in errore.. ed ho paura che si sia rotto per questo motivo.

Argomento da Osteria, Spostato.

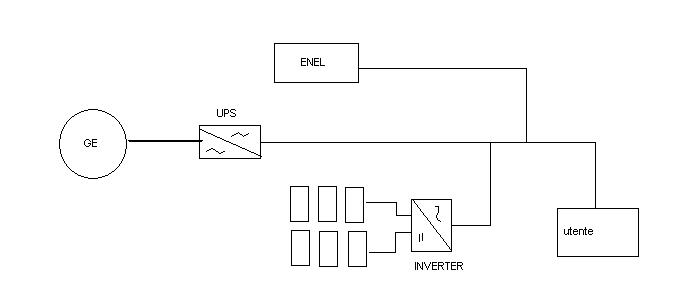

Ciao OIDDI il tutto è collegato come sopra ?

Impianto fotovoltaico che potenza ?
Collegato monofase o trifase ?
Tipo di Inverter ?
Tipo di Pannelli ?
Potenza Gruppo Elettrogeno ?

Se mi dai indicazioni piu' precise ci ragioniamo , gli Inverter e gli UPS ogni tanto litigano

E' tutto collegato come sopra ma non l'elenel che entra da dietro l?UPS in quanto , casa isolata in mezzo ai campi, l'UPS fa anche da Stabilizzatore ( è roba da 2000 e passa euro doppia conversione d'onda).
Impianto Monofase.

Sono sempre più convinto che l'impianto Fotovoltaico debba " vedere" l'enel senza intermediari.
L'uscita del FV e del'UPS hanno circuiti elettronici per " fasare" Tensione e corrente.
Sono convinto che si prendono a cazzotti fin quando l'UPS svalvola e fa in Bypass.

Il Gruppo elettrogeno mi pare sia un 12Kv e, come da manuale, l'UPS è da 6 Kv ( cioè la metà del generatore).

Comque il generatore e l'UPS hanno lavorato bene da soli fin quando non hanno installato il FV.

Il FV? purtroppo non mi sono informato. Dovrei riandare dal cliente e vedere. E sopratutto Non mi hanno informato che lo mntavano altrimenti li avrei sfanculati subito subito.

OIDDI ha scritto:


Il Gruppo Elettrogeno 12 kW e l'UPS da 6 kW (Il kV è per la Media Tensione , il kW esprime la Potenza Attiva P= V*I Cosfi )

Il problema potrebbe essere giustamente l'impianto fotovoltaico che messo in quella configurazione potrebbe (a seconda della potenza e del carico utente ) pompare energia verso l'UPS ed il Generatore Stesso .
Questo di fatto potrebbe mandare in blocco l'UPS.

Domanda ci sono dei controlli o dei Bypass in questo senso ???

Scusa ma oramai per abitudine Abrevio

Parlo di Chilovolt ampere: in questi casi le misure si danno in VA e non Watt.

Comunque confermo, per chi seguisse con interesse ( bah!) questo 3d.

L'UPS deve "vedere" ( stare a monte) la casa: si deve mettere tra la casa e il resto ( generatori/enel/FV).

Controlli? Parli dell?USP?


L?UPS da un non precisato errore di BUS : corrente alra sul BUS DC.
Immagino che gli arrivi qualche picco sulla " fase" in entrata e Bypassa tutto.

Quindi se in kVA 12*0,9=10,8 kW e 6*0,9=5,4kW

In questo caso cmq se l'impianto fotovoltaico è messo a valle dell' UPS (se non ho capito male) con Eenel e Generatore a monte , ci sono delle situazioni particolari in cui potrebbe ricircolare corrente inversa verso UPS e generatore.

Esatto, non va bene.
Ho letto che ci sono dei dispositivi che mettono in fase la corrente del FV con quella dell'enel per permettere "l'uscita" della corrente.
UPS non è nato per essere bidirezionale.

C'è un altro discorso poi....

Normativamente è prevista la separazione fisica tra Gruppo Elettrogeno ed Impianto Fotovoltaico , ovvero nel caso in cui mancasse tensione ENEL , si staccherebbe il (DPI- Dispositivo di Protezione Interfaccia FV) ed entrerebbe in funzione il solo Gruppo Elettrogeno in isola.

Il Gruppo elettrogeno deve entrare in funzione tramite , un dispositivo automatico di commutazione per mancaza rete (Ovviamente).

OIDDI ha scritto:
pensa che lo seguo pur non capendo..... magari m'imparo qualcosa

@guido1100

Si, quello l'ho visto, stacca fisicamente ( si sente un relè) l'enel dalla casa.. ISOLA tutto e funziona solo lui.

C'è anche da dire che hanno tarato il Gruppo a circa 250 volt.: quando non c'era l'ups si avevano abbassamenti fino a 160volt, interveniva il gruppo che aveva bisogno di circa 10 secondi per andare a regime, e dava una bella mazata a 250.. non ti dico quante volte gli si è rotta la scheda della caldaia o gli era andata in blocco.

doppiobruno

Quando verrò a fare quello che devo fare ti farò i disegnini
